Проектирование сети наружной канализации

05 Июл

Проект наружной канализации – подробный план по строительству инженерной сети, включающий чертежи, спецификации материалов, оборудования, инженерно-технические расчеты производительности, параметров, сметной стоимости.



Наружная канализационная система предназначена для отвода, транспортировки, очистки, сброса сточных вод из водопроводной, канализационной системы промышленного, производственного, коммунального или коммерческого объекта. Отвод канализационных стоков может осуществляться в магистральную сеть водоканала или в специализированные очистные сооружения (коллекторы).

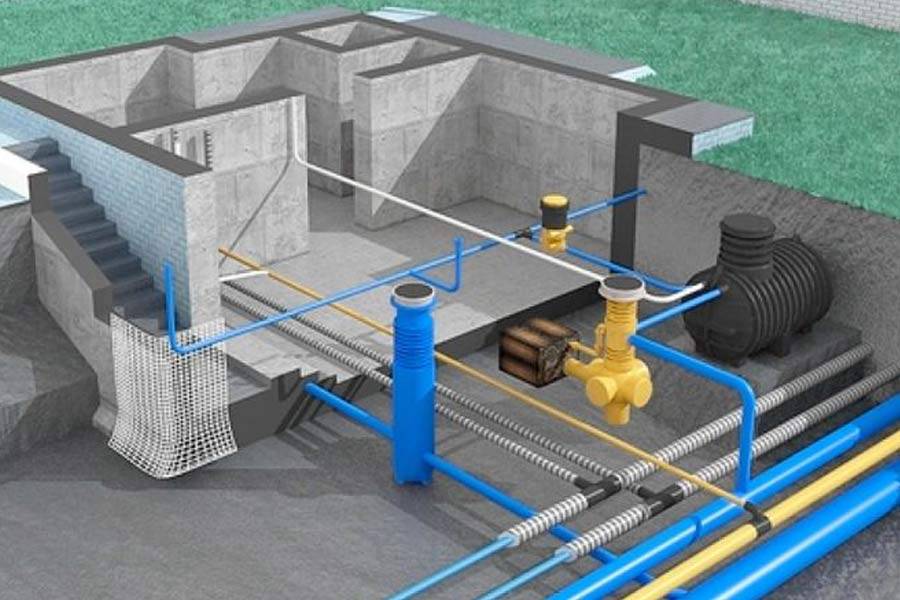

Наружная канализационная сеть состоит из труб, промежуточных накопительных, очистных емкостей (коллекторов), смотровых колодцев, насосного оборудования, датчиков и системы автоматического дистанционного регулирования.

Для создания проекта канализационной сети необходимо предварительное изучение комплекса параметров конкретного объекта:

  • План (топографический) территории прокладки трубопровода с указанием схемы прокладки других инженерных коммуникаций
  • Схема застройки участка прокладки
  • Геодезия, геология грунтов в разрезе, экологические нормативы
  • Согласованный Акт прокладки наружной канализационной сети
  • Границы бассейнов канализования, условия договора, ТУ на сброс стоков с ресурсными организациями (Водоканал)
  • Проект внутренней канализационной сети, включающий технические характеристики установленного оборудования.

Если заказчик не может предоставить перечисленный выше пакет документов для разработки проекта, то сотрудники компании «АВ-КОМПАНИ» выполнят необходимые инструментальные, лабораторные, технологические изыскания, инженерно-технические расчеты.

На основании изучения предоставленных параметров прокладки канализационной наружной сети, разрабатывается и согласовывается с заказчиком техническое задание на разработку проекта.

Проектная документация наружной канализационной сети разрабатывается в соответствии с требованиями СП 32.13330.2018 (СНиП 2.04.03-85), СП 129.13330.2019, ГОСТ 21.604-82, СН 245-71, СанПиН 2.1.5.980-00, СанПиН 2.2.1./2.1.1.1200-03, нормативами Постановления N87 от 06.07.2019, строительными, отраслевыми, природоохранными, экологическими федеральными и региональными регламентами.



Проект учитывает эксплуатационные, монтажные параметры конкретной строительной площадки, характеристики материалов, оборудования, способы монтажа, проведения строительных работ, которые непосредственно влияют на производительность, длительный безремонтный срок эксплуатации инженерных коммуникаций:

  • Трассировку прокладки труб, с учетом свойств, состава, рельефа грунта – важно выбрать наиболее короткую, удобную для монтажа схему, предполагающую снижение затрат на земляные, планировочные работы
  • Оптимальный угол уклона трубопровода для эффективного стока самотечной или смешанной канализационной системы
  • Выбирается место для установки накопительных, промежуточных коллекторов, установочных площадок под насосное, очистное оборудование, КНС, системы автоматики и фильтрации
  • Определяется способ защиты, изоляции трубопровода, коллекторных емкостей
  • Выполняется расчет производительности, пропускной способности наружной канализационной сети, рабочее и предельное критическое давление, основанный на изучении проектной документации внутренней системы водопровода, канализации, объемов сбрасываемых стоков, колебаний нагрузки на коммуникации
  • Подбирается номенклатура труб по материалу, диаметру, способу монтажа, защиты, изоляции, комплектующие и крепежи, соединительные элементы, герметизация конструктивных узлов и точек ввода в здания, сооружения
  • Определяется конструкция установочных бетонных площадок, металлоконструкций, шкафов для автоматики, систем контроля и мониторинга
  • Рассчитываются параметры насосного оборудования – производительность, мощность, энергоэффективность, КПД, предельные нагрузки
  • Выбирается способ грубой и тонкой очистки, системы фильтрации по параметрам, установленным центральными коммунальными сетями или комплексами фильтрации
  • Рассчитывается и согласуется общий баланс водоотведения
  • Определяется оптимальная схема и параметры датчиков контроля, мониторинга, систем АСУ
  • Разрабатываются этапы и методы, временные сроки и параметры проведения земляных, строительных, монтажных, пусконаладочных, тестовых работ, после подключения системы наружных коммуникаций к внутренним инженерным сетям

Форма заявки на звонок

Оставьте заявку на звонок и наш менеджер свяжется с Вами в ближайшее время

оставить заявку

    Проект для каждого коммунального или промышленного, коммерческого объекта индивидуален, так как должен учитывать характер канализационных загрязнений, особенности прокладки трассы трубопровода, технические параметры эксплуатации.

    В каждом конкретном случае разрабатываются проектно-конструкторские решения, направленные на достижение следующих результатов:

    • Создание проекта наружной канализации максимально адаптированного к условиям эксплуатации, параметрам существующих инженерных сетей, оборудования
    • Повышение производительности, экономичности сетей
    • Снижение ежемесячных затрат на обслуживание и сервисные технические работы
    • Содействие в согласовании проекта СЗЗ (санитарной защитной зоны), подключения к центральным ресурсным сетям, прокладки труб коммуникаций
    • Строгое соблюдение действующих государственных, отраслевых, строительных, эксплуатационных нормативов и регламентов
    • Оптимизация сроков выполнения строительных, пусконаладочных работ
    • Подбор оптимальных параметров производительности оборудования, систем АСУ, учитывающий экономию расхода ресурсов
